Prensa plegadora hidráulica NC

En ACCURL, le ofrecemos las soluciones más precisas en prensas plegadoras hidráulicas NC. La perfecta fusión de tecnología y talento nos permiten proporcionarle plegadoras de chapa de primera calidad a los mejores precios. Nuestra plegadora serie WC67Y es la máquina NC ideal para el procesado de planchas metálicas, gracias a su sencilla operación, elevada potencia, gran precisión y prolongada vida útil. A continuación, le presentamos las propiedades de nuestras plegadoras hidráulicas y de sus principales componentes.

Prensa plegadora hidráulica NC serie WC67Y

Propiedades principales plegadora NC
1. Esta prensa NC cumple con los requisitos de producción de las principales normativas industriales de la Unión Europea. Para garantizar la resistencia del chasis empleamos soldadura robotizada y tratamientos de recocido.
2. Nuestras plegadoras integran un sistema hidráulico de la marca alemana Bosch-Rexroth. Destaca por su fiabilidad y sencillo mantenimiento.
3. Esta máquina NC proporciona un plegado de máxima precisión gracias a su mecanismo síncrono y su moderno compensador.
4. La carrera y la distancia del tope trasero de esta plegadoras de chapa se puede ajustar automáticamente con el motor o de forma manual. Estos ajustes se pueden visualizar con los medidores digitales.
5. Todos los modos operativos de esta máquina NC son controlados con precisión por el relé de tiempo.
6. Una barrera de protección y un dispositivo de bloqueo eléctrico se combinan con solvencia en esta prensa plegadora hidráulica para garantizar una operación de máxima seguridad.

Componentes estándar de la plegadora de chapa NC
Equipada con abrazaderas superiores intermedias que evitan cualquier tipo de bloqueo
Brazos de soporte frontal para las planchas
Ajuste por motor de la profundidad del eje
Tope trasero
Luces de protección
Herramientas superiores e inferiores
Control NC Estun E21
Sistema hidráulico de la marca alemana Bosch-Rexroth
Componentes eléctricos de la marca Telemecanique/Schneider
Sistema de protección hidráulico y eléctrico contra sobrecargas
Brazo de escuadra y brazos de soporte frontal
Convertidor Delta con husillos de bola y varillas pulidas con una precisión de 0.05mm.

Sistema de control NC Estun E21s NC para plegadora hidráulica
Caja de controles LCD monocromo
Factor integral de libre configuración
Control automático de posicionamiento
Asignación de compensación de husillo
Relé temporizador interno
Contador de piezas
Visualización del tope trasero con una resolución de 0.01mm

Parámetros técnicos de la prensa plegadora

Modelo(WC67Y/MB7) 40T/2000 40T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
Capacidad de plegado KN 400 400 630 800 800 800 1000 1000
Longitud de plegado mm 2000 2500 2500 2500 3200 4000 2500 3200
Distancia entre columnas mm 1650 2000 2000 1990 2600 3350 1850 2550
Profundidad de la garganta mm 200 200 250 280 280 280 320 320
Carrera de deslizamiento mm 100 100 100 100 100 100 130 130
Ajuste de la carrera mm 80 80 80 80 80 80 100 100
Altura de cierre máxima mm 330 330 340 360 360 360 390 390
SPM min-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Potencia del motor principal kW 4 4 5.5 7.5 7.5 7.5 7.5 7.5
Peso neto kg 3000 3600 4600 4800 6180 7720 6050 7400
Dimensiones ( L×A×H ) mm 2500×1900
×2240
2950×1920
×2240
3100×1890
×2200
3120×1910
×2300
3820×1925
×2300
4650×1925
×2300
3190×1945
×2420
3790×1945
×2420
Modelo(WC67Y/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
Capacidad de plegado KN 1000 1250 1250 1600 1600 1600 1600
Longitud de plegado mm 4000 2500 3200 2500 3200 4000 6000
Distancia entre columnas mm 3350 1850 2550 1950 2540 3140 4800
Profundidad de la garganta mm 320 320 320 330 330 330 330
Carrera de deslizamiento mm 130 130 130 200 200 200 200
Ajuste de la carrera mm 100 100 150 150 150 150 150
Altura de cierre máxima mm 390 390 390 465 465 465 465
SPM min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Potencia del motor principal kW 7.5 7.5 7.5 11 11 11 11
Peso neto kg 8400 6100 7300 8900 9720 11160 18600
Dimensiones ( L×A×H ) mm 4590×1945
×2420
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Modelo(WC67Y/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
Capacidad de plegado KN 1000 1250 1250 1600 1600 1600 1600
Longitud de plegado mm 4000 2500 3200 2500 3200 4000 6000
Distancia entre columnas mm 3350 1850 2550 1950 2540 3140 4800
Profundidad de la garganta mm 320 320 320 330 330 330 330
Carrera de deslizamiento mm 130 130 130 200 200 200 200
Ajuste de la carrera mm 100 100 150 150 150 150 150
Altura de cierre máxima mm 390 390 390 465 465 465 465
SPM min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Potencia del motor principal kW 7.5 7.5 7.5 11 11 11 11
Peso neto kg 8400 6100 7300 8900 9720 11160 18600
Dimensiones ( L×A×H ) mm 4590×1945
×2420
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Modelo(WC67Y/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
Capacidad de plegado KN 3000 3000 3000 4000 4000 5000 5000
Longitud de plegado mm 4000 5000 6000 4000 6000 4000 6000
Distancia entre columnas mm 2900 3900 4900 3140 5000 3050 4760
Profundidad de la garganta mm 400 400 400 400 400 400 400
Carrera de deslizamiento mm 250 250 250 320 320 320 320
Ajuste de la carrera mm 180 180 180 220 220 220 220
Altura de cierre máxima mm 535 535 535 600 600 630 630
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Potencia del motor principal kW 22 22 22 37 37 37 37
Peso neto kg 24400 27100 29100 30100 41100 42000 47600
Dimensiones ( L×A×H ) mm 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760

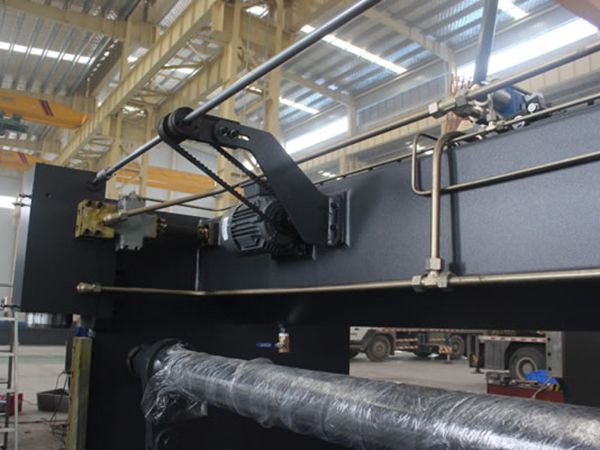

Imágenes en detalles
  • Prensa plegadora hidráulica NC serie WC67Y
  • Prensa plegadora hidráulica NC serie WC67Y
  • Prensa plegadora hidráulica NC serie WC67Y
  • Prensa plegadora hidráulica NC serie WC67Y
